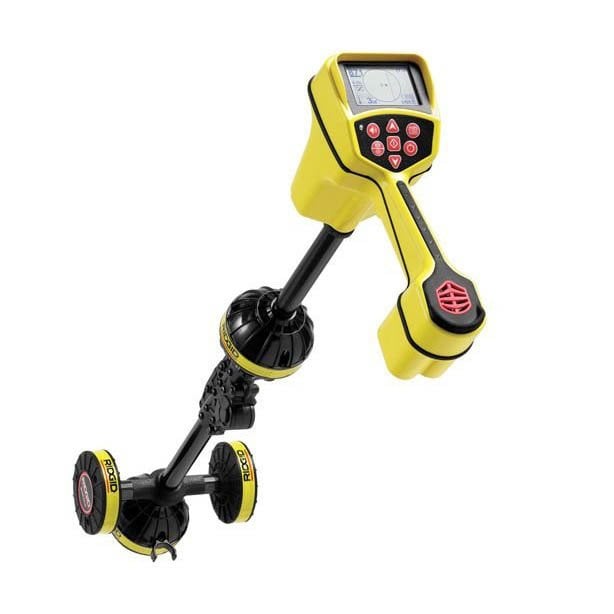

SeekTech SR-20 Hat Tespit Detektörü

Stok Kodu :

seektech-sr-20

Kategori :

Boru ve Kablo Takibi Tespit Dedektörleri

KDV Hariç :

5.520,00 USD + KDV

KDV Dahil

232.356,67 TL

232.356,67 TL den başlayan taksitlerle!!

Havale / Nakit Fiyatı

220.738,84 TL

+ %5,00 havale indirimi

Ürün Bilgisi

Taksit Seçenekleri

Kazı yapan, mütahitler, bakım ekipleri ve fabrikalar için olmazsa olmaz bir detektör olan SR-20, yer altında bulunan ve iletken olan tüm hatların varlığını, derinliğini ve yönlerini tespit ederek muhtemel kazaların önüne geçer. Birçok ülkede detektör olmadan sokak kazısı yapmak yasaklanmıştır. SR-20 ile aynı zamanda özellikle sadece belirli bir hattın (Örneğin; doğalgaz, elektrik, data hatları) tam olarak nerden ve hangi güzergahtan/derinlikten geçtiğinide tespit edebilirsiniz.

SR-20 serisi detektörler kullanımı olukça basittir ki oturduğunuz masadan karşı duvardaki elektrik hatlarının nerden geçtiğini bile kolayca tespit edebilirsiniz ve tüm fabrikanız için veya kazı yapacağınız yerden tesisatın varlığını bu şekilde kolayca belirleyebilirsiniz.

Plastik borular ve beton kanallar bu tip dedektörler ile tespit edilememektedir. Ancak bu kanallar döşenirken bir iletken malzemenin (örneğin ince bir kablo) bu borular ile birlikte döşenmesi gibi bir önlem alınması durumda ilerde bu kanallarında tespidine imkan sağlayacaktır. Plastik boru ve beton kanalların tam tespidi için uç tarafında verici olan bir kamera ile tesisatın içerisne girilmesi gereklidir veya bir verici cihazın bu kanallara gönderilmesi gereklidir.

SR Dedektör

Oldukça düşük ağırlığı ve verimli enerji yönetimi sayesinde uzun ölçüm uygulamaları da yorulmadan ve verimli bir şekilde bir defada uygulanabilmektedir. Bu sırada, gelişmiş anten tekniği ve kullanıcı dostu kartografik bilgi göstergesi ile kombine edilmiş yüksek işlemci performansı, yer altı besleme tesisatlarının hızlı, hassas ve güvenilir bir şekilde bulunmasına olanak tanımaktadır. Verimli ölçüm uygulamaları için inovatif teknik Sistemin 3D antenleri sayesinde, kullanıcının bulunduğu yerden bağımsız olarak her pozisyondan ve doğrultudan indüktif ve pasif tesisat yer belirlemeleri gerçekleştirilebilmektedir. Özellikle engellerin olması durumunda veya yol bölgelerinde bu inanılmaz bir pratik avantaj sağlamaktadır.

Bunun dışında anten tekniği, bir bölge dahilindeki elektrik aktaran bütün tesisatlarının, yönünden bağımsız olarak teşhis edilmesine olanak tanımaktadır! Dar alanda çok sayıda yeraltı tesisatlarının bulunması durumunda bile hedef tesisat, birçok aktif ve gelişmiş pasif arama modları sayesinde, yakındaki tesisatlardan tam olarak ayırt edilebilmektedir. Yön oklarına, sinyal şiddetine ve yaklaşma sinyaline sahip kolay anlaşılabilir kartografik ekran göstergesi sayesinde, arama neticesi güvenilir bir şekilde doğrulanabilmektedir. Bu arada sensör kumandalı otomatik arka plan aydınlatması, daima en iyi ekran gösterimini kötü ışık koşullarında dahi garanti etmektedir. SR-20 ile zor yer belirlemeleri de başarıyla uygulanabilir ve tesisatlar güvenilir bir şekilde işaretlenebilir, başka yönlerden gelen bağlantı tesisatları bile ve hatta şimdiye kadar varlığından hiç haberdar olmadığınız tesisatlar bile! Aktif ve pasif arama modları SR-20 deki dört aktif arama frekansı, komplike bir aramanın gerektirdiği çok yönlülüğü sağlamaktadır.

Pasif arama frekanslarıyla kombinasyonlu olarak şimdi, belirli bir bölge dahilinde yayılan bütün sinyalleri lokalize edebilirsiniz. Avantajlar avucunuzun içinde: Birçok aktif frekans, arama neticesinin kontrol edilmesi amacıyla kullanılabilir, pasif mod ile arama sonuçları doğrulanabilir veya bilinmeyen tesisatların yeri belirlenebilir ve geliştirilmiş güç ve radyo dalgası modları kullanıcıya bir bölgenin verimli bir şekilde taranmasına yardımcı olur. Her şey tek bir ekranın üzerinde her şey tek bakışta SR-20 size hassas bir şekilde pozisyon bilgilerini ve yeraltı besleme tesisatlarının tras akışını derli toplu, kolay anlaşılır gerçek zaman gösteriminde, okunaklı gösterge ekranının üzerinde sağlamaktadır.

Dört çeşitli lokalizasyon indikatörlerinin aralıksız gösterimi, daha hızlı ve verimli aramayı destekler. Hedef sinyalin değişiklikleri hemen fark edilir ve lokalizasyonun kalitesi sürekli olarak doğrulanabilir.

SR-20'nin kartografik gösterimi sayesinde, ihtiyaç duyulan bütün bilgileri tek bakışta bir ekranın üzerinde elde edebilirsiniz:

1. Yaklaşma Sinyali: Tesisat arayıcısının sinyal kaynağına olan mesafesini gösterir. Hedefe olan en düşük mesafede sinyal maksimumdadır.
2. Frekans: Güncel ayarlanmış arama frekansını gösterir.
3. Mod: Piktogram biçiminde güncel ayarlanmış arama modunu gösterir.
4. Mesafe/Derinlik: Aralıksız olarak algılanır ve gerçek zamanda gösterilir. Derinlik birimleri bu sırada seçenekli olarak metre ve cm veya fit ve inç türünden gösterilir. Akıllı gösterge tekniği sayesinde, kartografik gösterim ayarlanmış olan arama moduna veya hedef tesisata yaklaşma derecesine göre otomatik olarak değişir, örneğin hedefe yaklaşıldığında zum (zoom) gösterimi şeklinde veya sonda modunda yayıncının pozisyon gösterimi şeklinde. Bakışı ekrandan kaydırmaya gerek kalmadan veya cihazı kapatmaya gerek kalmadan ayarlama uyarlamaları ve parametre modifikasyonları
5. Tesisat Hattı: Hedef tesisatının konumunu ve yönünü gösterir.
6. Kılavuz Okları: Kullanıcıyı kendi pozisyonundan yola çıkarak hedef tesisat yönünde yönlendirir.
7. Çapraz İşareti: Kullanıcının hedef ortasına göre pozisyonunu gösterir.
8. Akım Gücü: Sürekli olarak algılanır ve gerçek zamanda gösterilir.
9. Sinyal Gücü: Dairesel yayın anteni tarafından algılanan sinyalin gücünü gösterir.

Her yer belirleme görevi için optimum işletim türü SR-20, yer altındaki objelerin yaydığı elektromanyetik alanları algılayan bir teşhis cihazıdır. Bu doğrultuda detektör üç değişik işletim türünde kullanılabilmektedir:

1. Pasif Tesisat Yeri Belirleme: SR-20 pasif moda yer altındaki besleme tesisatlarında elektromanyetik parazitleri aramaktadır. Elektromanyetik sinyaller çeşitli yollardan yer altındaki besleme tesisatlarına ulaşabilmektedir. Örneğin elektrikli cihazlar bu sinyalleri, bağlı bulundukları elektrik tesisatlarına belirli bir dereceye kadar yayarlar veya yer altındaki besleme tesisatları, yüksek güce ve düşük frekansa sahip radyo dalgası aktarımları için anten şeklinde etki gösterirler ve bu sinyalleri geri yansıtırlar. Bu akım ve radyo dalgası frekansları uygun alan şiddetinde pasif olarak algılanabilmektedir ve böylelikle söz konusu besleme tesisatının yerinin belirlenmesine olanak tanırlar.

2. Aktif Tesisat Yeri Belirleme :Bu moda traslama ve konum deteksiyonu için öngörülmüş besleme tesisatına bir verici üzerinden, örneğin ST-510, enerji aktarılır ve tesisatın yeri daha sonra seçilen frekans ile aktif olarak bulunur.

3. Sonda Modu: İletken olmayan ve başka nedenlerden ötürü lokalize edilemeyen tesisatların, kabloların veya tünellerin içindeki bir sondanın sinyalinin lokalizasyonu. Örneğin SeeSnake kamera sistemi tesisatın denetimi için kullanılabilir ve kamera kafasının içine entegre edilmiş Flexmitter vericisinin yeri bu sırada SR-20 ile tam olarak belirlenebilir. Daha hızlı, daha hassas tespit işlemleri için gereken tüm bilgileri sağlayan hafif, ama sağlam bir alıcı.

Sr 20 Dedektör Özellikleri

Hedef hattı ve kılavuz oklar bükülmeyi hızla belirler
Yakınlık sinyali ve sinyal gücü zorlu tespit işlemlerinin üstesinden gelmenizi sağlar
10 Hz ile 35.000 Hz arasındaki tüm frekansları izleyebilir.
